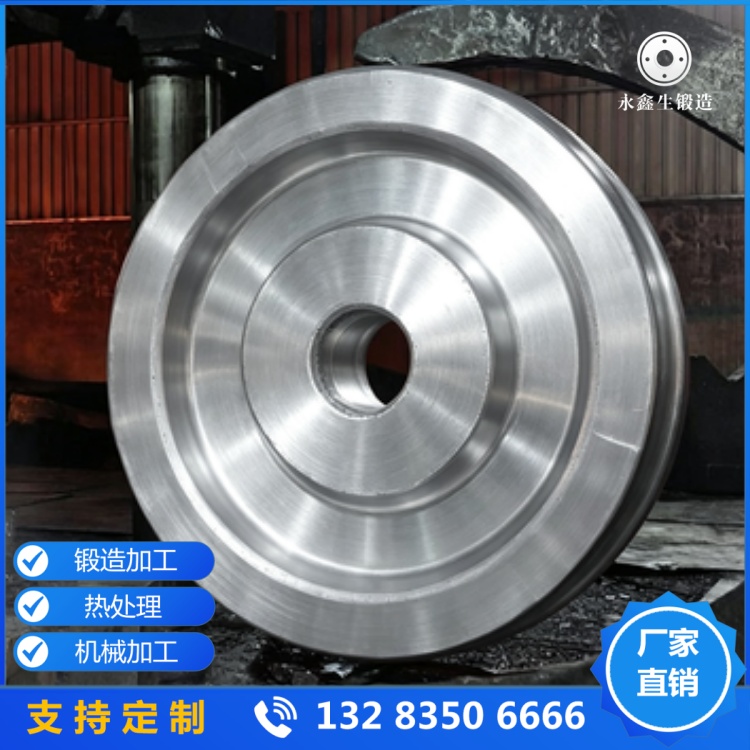

大直径桥式行车轮锻件的设计要点与性能优化

大直径桥式行车轮锻件作为大跨度、重载桥式起重机的核心部件，其设计合理性直接影响设备的运行性能、承载能力和使用寿命。由于大直径行车轮锻件的直径大、重量重、承载载荷高，设计过程中需要综合考虑材质、结构、强度、耐磨性等多个因素，同时通过性能优化，提升锻件的品质和适配性。本文将详细介绍大直径桥式行车轮锻件的设计要点和性能优化方法。

大直径桥式行车轮锻件的设计要点，主要包括以下几个方面：

一是尺寸设计，这是大直径行车轮锻件设计的核心。尺寸设计需根据起重机的额定载荷、跨度、运行速度等参数，确定行车轮的直径、宽度、内孔尺寸等关键参数。一般来说，额定载荷越大、跨度越大，行车轮的直径越大，例如，额定载荷50-100吨的桥式起重机，行车轮直径通常为600-800mm；额定载荷100吨以上的桥式起重机，行车轮直径可达800-1200mm。同时，行车轮的宽度需根据轨道宽度确定，确保与轨道贴合良好，接触面积≥80%；内孔尺寸需与车轮轴配合紧密，采用过盈配合或键连接，确保运行时无松动。

二是结构设计，大直径行车轮锻件的结构设计需兼顾强度和轻量化，避免过度厚重导致重量过大，增加起重机的运行负荷。通常采用实心结构或空心结构，实心结构适用于超重载场景，承载能力强，但重量较大；空心结构适用于中重载场景，能够减轻重量，降低能耗，同时保证足够的强度。此外，对于双轮缘大直径行车轮，需合理设计轮缘的高度和厚度，确保横向限位能力，避免脱轨；对于无轮缘大直径行车轮，需优化踏面结构，提升运行稳定性。

三是材质设计，根据工况需求，合理选择材质，确保锻件具备优异的强度、耐磨性和韧性。对于超重载、高频运行的场景，选择42CrMo、铬钼钒合金等高强度合金钢；对于高温、腐蚀环境，选择耐热、耐腐蚀的合金材质；对于中重载、运行频率一般的场景，可适当选择性价比更高的材质，但需确保满足承载要求。同时，材质的化学成分需严格控制，确保纯净度，避免有害杂质影响锻件性能。

四是强度设计，大直径行车轮锻件需要承受重载和冲击，强度设计至关重要。通过力学计算，确保锻件的抗拉强度、屈服强度、冲击韧性等力学性能符合标准，能够承受额定载荷和瞬时冲击载荷；同时，优化锻件的结构，增加受力部位的厚度，减少应力集中，避免锻件在运行中出现开裂、变形等问题。例如，在行车轮的轮毂部位，增加厚度，提升承载能力；在踏面与轮毂的过渡部位，采用圆弧过渡，减少应力集中。

大直径桥式行车轮锻件的性能优化，主要从材质、工艺、热处理三个方面入手，具体方法如下：

一是材质优化，采用合金元素强化技术，在基础材质中添加铬、钼、钒等合金元素，提升材质的强度、硬度和耐磨性；同时，采用精炼工艺，降低材质中的硫、磷等有害杂质含量，提升材质的纯净度和韧性，确保锻件能够承受重载和冲击。例如，在42CrMo材质中添加钒元素，能够显著提升锻件的硬度和耐磨性，延长使用寿命。

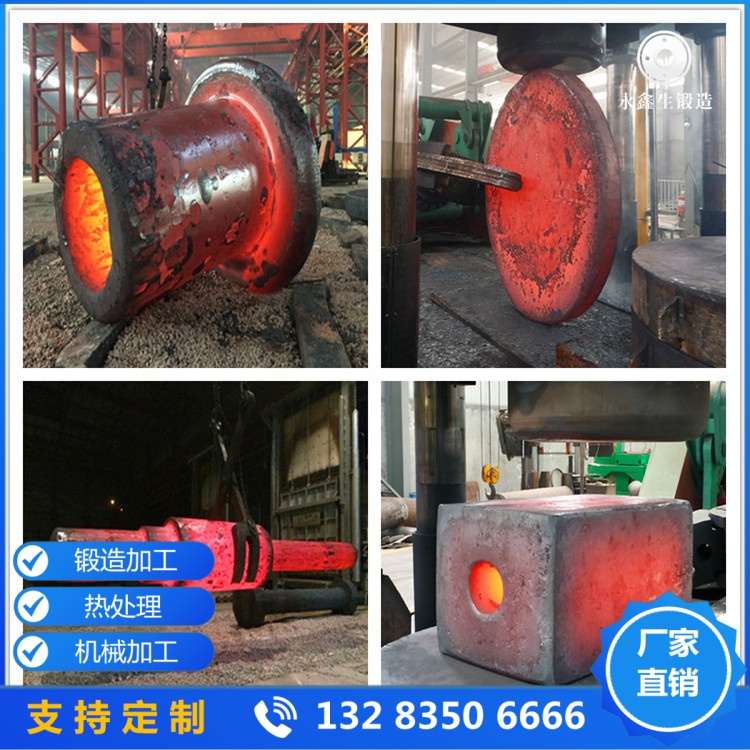

二是工艺优化，优化锻造工艺，采用大型模锻压机，提高锻造比，确保锻件组织致密、晶粒细化；采用恒温加热、分步锻压、缓慢冷却的工艺，减少锻件内部应力，防止变形和开裂；在精加工阶段，采用高精度设备，提升锻件的尺寸精度和表面质量，确保行车轮与轨道贴合良好，减少摩擦磨损。例如，采用数控磨床进行踏面精加工，提升踏面精度，减少运行时的晃动。

三是热处理优化，采用复合热处理工艺，优化热处理参数，提升锻件的力学性能。例如，调整调质处理的温度和保温时间，使锻件获得均匀的回火索氏体组织，兼具高强度和高韧性；调整表面淬火的参数，增加硬化层厚度，提升踏面的耐磨性；增加低温回火工艺，消除表面淬火产生的内应力，进一步提升锻件的韧性，避免脆性断裂。

此外，还可通过表面处理技术，如镀铬、氮化等，提升大直径行车轮锻件的表面硬度和耐磨性，增强防腐性能，延长使用寿命。通过以上设计要点和性能优化方法，能够确保大直径桥式行车轮锻件具备优异的性能，完美适配大跨度、重载工况，为起重机的安全、高效运行提供有力保障。
