山西永鑫生:自由锻工序及锻件分类

发布时间:2019-10-19 点击数:484

       一、自由锻工序


       自由锻工序一般分为基本工序、辅助工序和修整工序。


       基本工序是指能够较大的改变坯料形状和尺寸的工序,也是自由锻过程的主要变形工序。如镦粗、拔长、冲孔、芯轴拔长、弯曲、错移、扭转等。


       辅助工序是指坯料进入基本工序前的各种预先变形工序。如钢锭倒棱、预压夹钳把、阶梯轴分段压痕等。


       修整工序是指用来精整锻件尺寸和形状使其完全达到锻件图要求的工序,一般是在某一基本工序完成后进行,如镦粗后的鼓形滚圆、端面平整、锻件的凸起、凹下和压痕的平整、拔长后的弯曲校直和镦斜后的校直等。

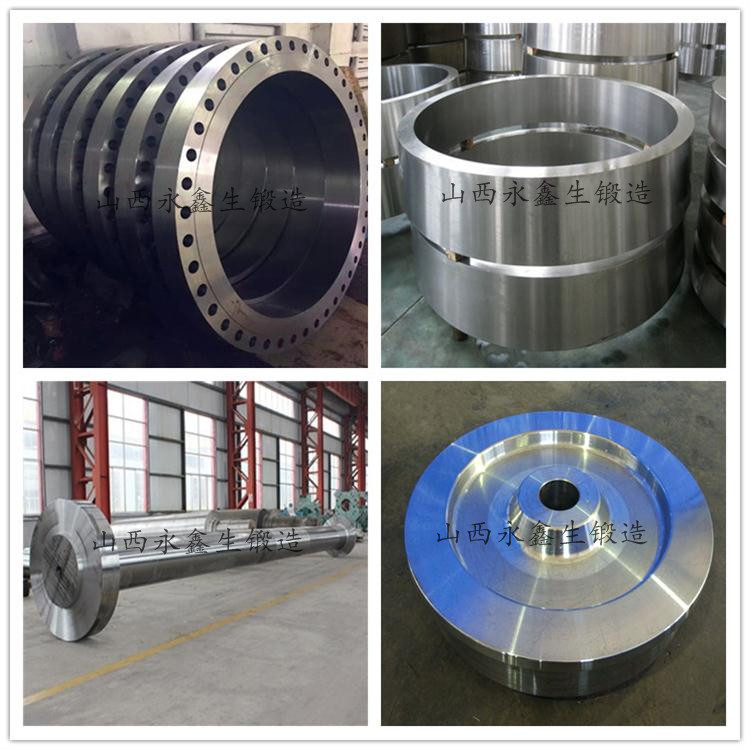

筒锻件


       二、自由锻件的分类


       自由锻锻件的分类有六大类:饼块类、空心类、轴杆类、曲轴类、弯曲类和复杂形状类锻件等。


       1.饼块类锻件


       饼块类锻件是指外形横向尺寸大于高度尺寸,或两者相近的锻件。如圆盘、叶轮、齿轮、锤头等。锻件所采用的基本工序为镦粗,随后的辅助工序及修整工序为:倒棱、滚圆、平整。


       2.空心类锻件


       空心类锻件是指中心有通孔的锻件。如各种圆环、齿圈、轴承环和各种圆筒、缸体、空心轴等,所采用的基本工序为:镦粗、冲孔、扩孔、或芯轴拔长等。随后的辅助工序及修整工序为:倒棱、滚圆、校直等。


       3.轴杆类锻件


       轴杆类锻件是指轴向尺寸远大于横截面尺寸的锻件,如传动轴、车轴、轧辊、立柱、拉杆、连杆等。锻造轴杆类锻件的草本工序为拔长或镦粗-拔长,辅助工序及修整工序为:倒棱、滚圆。


       4.曲轴类锻件


       曲轴类锻件是指锻件沿轴线有截面形状和面积的变化。轴线有多方向弯曲的锻件。如各种形式的曲轴,曲轴类锻件锻造的基本工序为拔长、错移和扭转,辅助工序及修整工序为:分段压痕、局部倒棱、滚脚、校直。

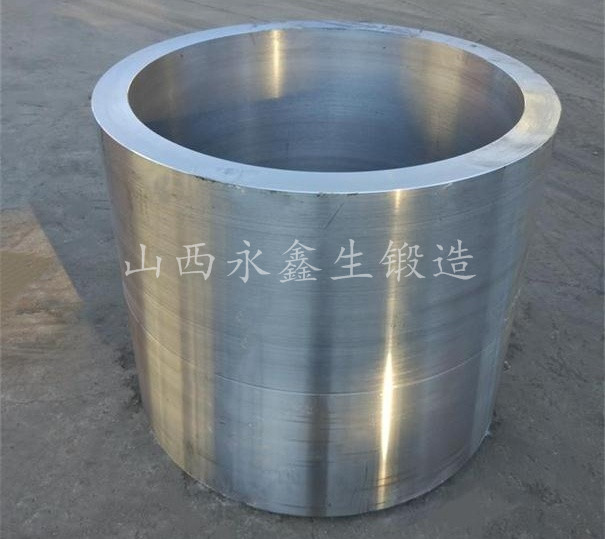

永鑫生锻件


       5.弯曲类锻件


       弯曲类锻件是指轴线有弯曲的锻件,一般为一处弯曲或多处弯曲。截面可以相等或不相等,弯曲可以是对称弯曲和非对称弯曲,弯曲类锻件锻造的基本工序为拔长、弯曲,辅助及修整工序为:分段压痕和滚圆、平整。


       6.复杂形状类锻件


       复杂形状的锻件。由上述五类锻件的特征所组成的复杂锻件.如阀体、叉杆、吊环体、十字轴等锻件。根据上述的锻件工序进行组合,锻造时合理的选择锻造工序。
